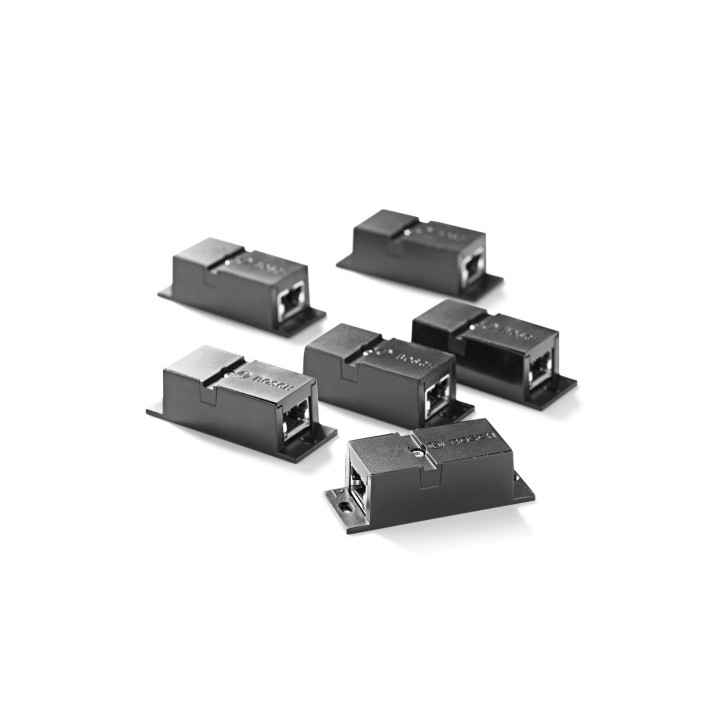

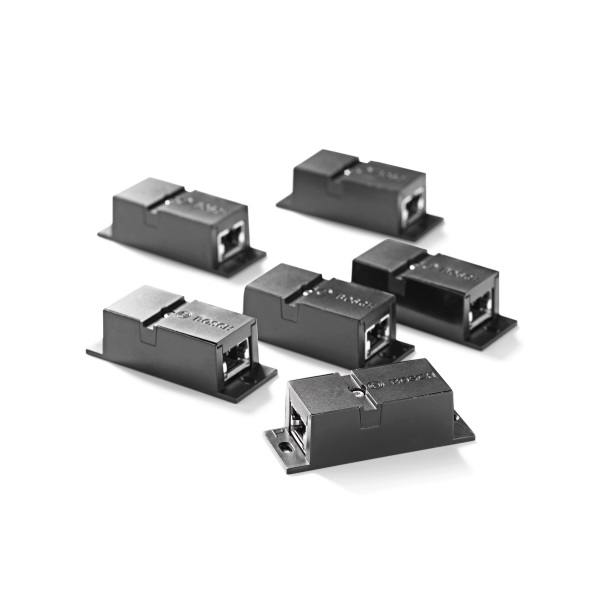

Bộ nối cáp Bosch DCNM-CBCPLR dùng kết nối cáp DICENTIS, CAT-E

DCNM-CBCPLR là bộ nối cáp cho hệ thống hội nghị DICENTIS của Bosch, cho phép kỹ thuật viên kết nối các bộ cáp DICENTIS với nhau (hoặc với cáp mạng tiêu chuẩn CAT-E) mà không cần bất kỳ dụng cụ chuyên dụng nào. Loại cáp này đạt tiêu chuẩn hàng đầu châu Âu.

1. Mục đích sử dụng của bộ nối cáp Bosch DCNM-CBCPLR

• Kết nối hai cáp DICENTIS nhằm dễ dàng tăng chiều dài cáp.
• Kết nối hai cáp DICENTIS, trong đó một đầu luôn được đặt trong hộp âm sàn và đầu còn lại chỉ được kết nối khi cần thiết (ví dụ như micro bục phát biểu – thiết bị không phải lúc nào cũng sử dụng).
• Bộ ghép cáp có thể được bắt cố định bằng vít xuống hộp âm sàn.
• Liên kết cáp DICENTIS với cáp mạng CAT5-E tiêu chuẩn và cáp nguồn, giúp tuân thủ các quy định điện lực địa phương hoặc tận dụng nguồn điện sẵn có trong hạ tầng.
• Liên kết cáp DICENTIS với cáp CAT5-E tiêu chuẩn và nguồn 48VDC đặt gần các thiết bị.
• Tạo mạch cấp nguồn cho toàn hệ thống mà không cần thiết bị multimedia, máy tính chạy ứng dụng họp, hoặc bộ điều khiển Synoptic.

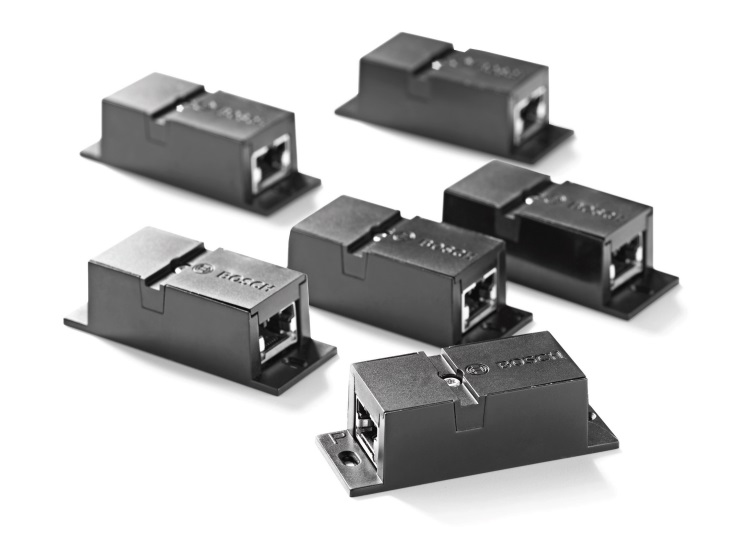

Bộ nối cáp Bosch DCNM-CBCPLR

2. Chức năng của bộ nối cáp DCNM-CBCPLR

• Giúp dễ dàng điều chỉnh chiều dài cáp theo yêu cầu khi lắp đặt các hệ thống cho thuê. Cung cấp giải pháp tạo cáp theo độ dài mong muốn chỉ bằng cách liên kết các cáp tiêu chuẩn, không cần dụng cụ chuyên dụng.
• Giúp dễ dàng kết nối các thiết bị “tạm thời” (ví dụ: micro bục phát biểu) vào hệ thống hội nghị DICENTIS. Tại vị trí đặt micro bục phát biểu, bộ ghép cáp được sử dụng như điểm kết nối cuối của cáp, được lắp đặt âm trong hộp sàn.
• Tuân thủ các tiêu chuẩn khắt khe nhất đối với việc lắp đặt cáp cố định trong các tòa nhà. Cho phép sử dụng cáp mạng CAT5-E tiêu chuẩn và cáp nguồn cho đoạn đường đi cáp trong phòng họp, và cáp DICENTIS bên trong phòng hội nghị.
• Giúp dễ dàng tái sử dụng hạ tầng/mạng hiện có (ví dụ: nếu đã có sẵn mạng CAT5-E).
• Cho phép bố trí nguồn điện 48 VDC (không nằm trong danh mục thiết bị của Bosch) gần các thiết bị đại biểu.

3. Yêu cầu đối với bộ nguồn

• Điện áp đầu ra danh định: 48 VDC (trong khoảng 47 – 49 VDC).
• Độ gợn sóng < 200 mV đỉnh–đỉnh (p-p).
• Dòng điện đầu ra tối đa không vượt quá 3.0 A (hoặc giới hạn ở 3.0 A, do cáp và thiết bị DICENTIS có giới hạn dòng tối đa cho dòng điện này).

Khuyến nghị:

• Bộ nguồn phải có bảo vệ ngắn mạch, với dòng ngắn mạch trong khoảng 4.3 – 5.0 A.
• Khi bộ nguồn có chức năng tự khởi động lại sau sự cố ngắn mạch, chức năng này nên có thời gian trễ từ 3 đến 4 giây, và không vượt quá 4 lần thử khởi động lại.
• Khi cấp nguồn cho bộ nguồn, điện áp đầu ra ban đầu phải nhỏ hơn 9 V, dòng < 1 mA.

4. Thông số kỹ thuật chính của bộ nối cáp DCNM-CBCPLR

Liên hệ để được tư vấn, báo giá chi tiết bộ ghép cáp Bosch DCNM-CBCPLR – Hotline: 0977060286.
