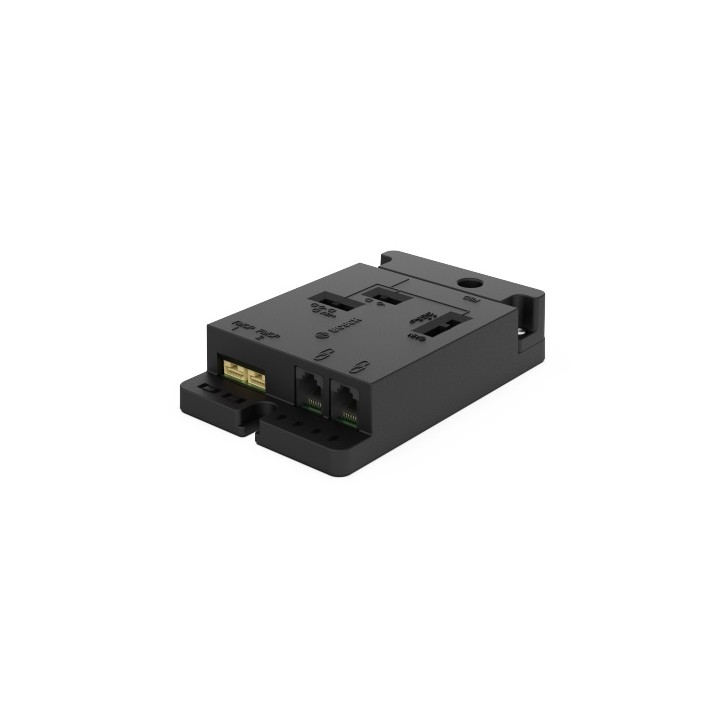

product image

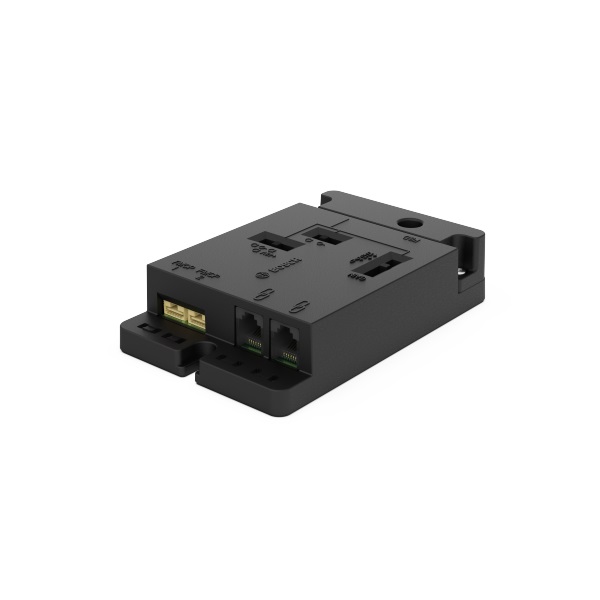

Bộ giao tiếp âm thanh lắp chìm Bosch DCNM-FAI

  • Dùng cho các giải pháp thiết kế, lắp đặt theo yêu cầu riêng
  • Giao tiếp với các nguồn âm thanh khác ngoài micro DICENTIS
  • Hỗ trợ mức tín hiệu micro và mức tín hiệu line
  • Cấp nguồn phantom 48 V
  • Cổng vào/ra (I/O) phục vụ điều khiển và hiển thị trạng thái
Gọi ngay Nhận báo giá
Tính năng Thông số kĩ thuật

Bộ giao diện âm thanh lắp âm DCNM-FAI được thiết kế cho các giải pháp lắp đặt tùy chỉnh. Thiết bị cho phép kết nối micro của bên thứ ba với DCNM-FBD2. Bộ giao tiếp DCNM-FAI cũng hỗ trợ các loại ngõ vào âm thanh khác, bao gồm: Ngõ vào line, âm thanh cân bằng hoặc không cân bằng và micro sử dụng nguồn phantom 48 V.

1. Tính năng nổi bật của bộ giao tiếp âm thanh lắp chìm DCNM-FAI

  • Dùng cho các giải pháp thiết kế, lắp đặt theo yêu cầu riêng
  • Giao tiếp với các nguồn âm thanh khác ngoài micro DICENTIS
  • Hỗ trợ mức tín hiệu micro và mức tín hiệu line
  • Cấp nguồn phantom 48 V
  • Cổng vào/ra (I/O) phục vụ điều khiển và hiển thị trạng thái

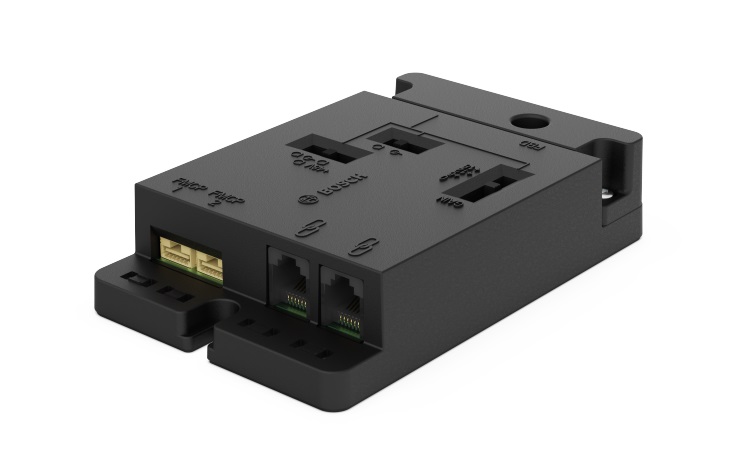

Bộ giao diện âm thanh lắp âm Bosch DCNM-FAI
Bộ giao diện âm thanh lắp âm Bosch DCNM-FAI

2. Chức năng của thiết bị DCNM-FAI

Bục phát biểu sử dụng micro DICENTIS: Giao diện âm thanh có 2 đầu nối CLIK-mate để kết nối 2 DCNM-FMCP tới một DCNM-FBD2, tạo thành vị trí bục phát biểu hoàn chỉnh.

Micro khác: Giao diện âm thanh Flush cho phép kết nối một micro hoặc một nguồn âm thanh mức đường truyền với DCNM-FBD2 để xây dựng các giải pháp tùy chỉnh. DCNM-FAI có 1 ngõ vào tiếp điểm và 2 ngõ ra:

  • Ngõ vào tiếp điểm để kết nối nút nhấn micro tùy chỉnh
  • Các ngõ ra để hiển thị trạng thái nút nhấn micro

Sử dụng công tắc:

  • Lựa chọn mức tín hiệu và độ khuếch đại
  • Lựa chọn chế độ cấp nguồn

Kết nối:

  • Một đầu nối ngõ vào audio/MIC 8 chân để nhận âm thanh (cân bằng hoặc không cân bằng), trạng thái nút nhấn và điều khiển đèn LED của micro
  • Hai kết nối nguồn và điều khiển LED tới DCNM-FMCP
  • Giao diện âm thanh cân bằng để kết nối tới DCNM-FBD2 thông qua cáp 2 m với khối đầu nối terminal 3 cực
  • Giao diện điều khiển qua cổng RJ12 tới DCNM-FBD2 và các thiết bị khác.

3. Thông số kỹ thuật sản phẩm DCNM-FAI

 1. Âm thanh
 Mức tín hiệu vào danh định (0 dB) – Micro  –46 dBV
 Mức tín hiệu vào tối đa (0 dB) – Micro  –16 dBV
 Mức tín hiệu vào danh định (18 dB) – Micro  –64 dBV
 Mức tín hiệu vào tối đa (18 dB) – Micro  –34 dBV
 Mức tín hiệu vào danh định (0 dB) – Line  –12 dBV
 Mức tín hiệu vào tối đa (0 dB) – Line  18 dBV
 Mức tín hiệu vào danh định (18 dB) – Line  –30 dBV
 Mức tín hiệu vào tối đa (18 dB) – Line  0 dBV
 Lựa chọn độ khuếch đại (Gain) (dB)  0; 6; 12; 18
 2. Điện
 Công suất tiêu thụ  0.5 W
 Điện áp hoạt động  5 VDC
 Điện áp ngõ ra – Phantom  48 VDC
 Dòng ngõ ra – Phantom  8 mA
 Điện áp ngõ ra – LED  4.5 VDC
 Dòng điện ngõ ra tối đa (mỗi màu LED)  10 mA
 3. Cơ khí
 Kích thước (C × R × S)  82 × 122 × 28 mm | 3.23 × 4.80 × 1.10 in
 Trọng lượng  126.90 g | 0.28 lb
 Màu sắc  RAL 9017 – Đen giao thông
 4. Môi trường
 (Tuân theo tiêu chuẩn IEC 60721: lưu trữ (1K3), vận chuyển (2K2), và vận hành (3K4))
 Nhiệt độ hoạt động  5°C – 45°C | 41°F – 113°F
 Nhiệt độ vận chuyển  –30°C – 70°C | –22°F – 158°F
 Nhiệt độ lưu trữ  –5°C – 45°C | 23°F – 113°F
 Độ ẩm tương đối khi hoạt động, không ngưng tụ  5% – 90%

Thông tin liên hệ tư vấn, báo giá chi tiết sản phẩm Bộ giao tiếp âm thanh lắp chìm Bosch DCNM-FAI, mời quý khách gọi tới hotline: 0977060286 để được hỗ trợ nhanh chóng.
