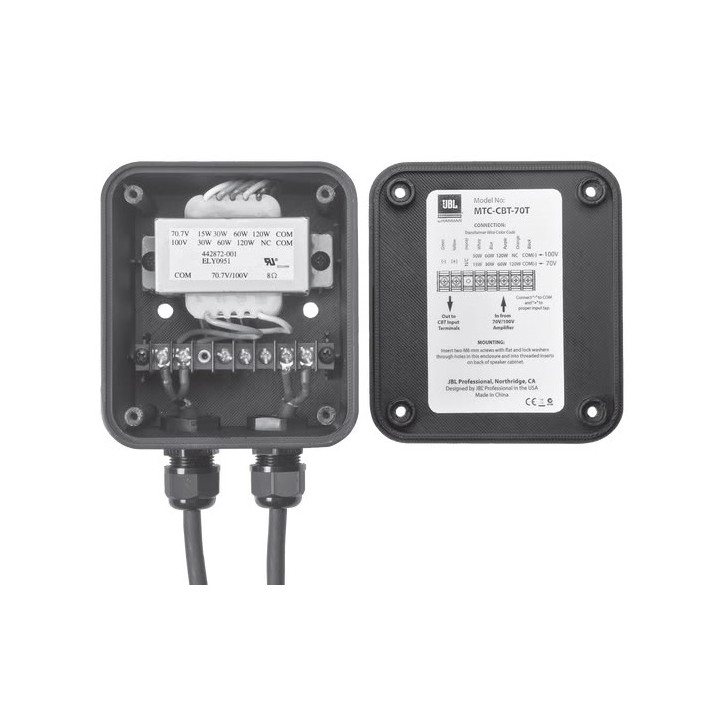

product image

Module biến áp gắn ngoài JBL MTC-CBT-70T

MTC-CBT-70T là mô-đun biến áp gắn ngoài dùng để điều chỉnh loa CBT 70J-1 và CBT 70JE-1 (và hệ thống array CBT 70J-1/JE-1) để sử dụng trên các đường dây loa phân tán. Nó cho phép sử dụng cáp dài và nhiều loa từ một kênh khuếch đại hệ thống phân tán duy nhất.
4,068,000 đ
Gọi ngay Nhận báo giá
Tính năng Thông số kĩ thuật

1. Tổng quan về module biến áp ngoài JBL MTC-CBT-70T

MTC-CBT-70T là mô-đun biến áp gắn ngoài dùng để điều chỉnh loa CBT 70J-1 và CBT 70JE-1 (và hệ thống array CBT 70J-1/JE-1) để sử dụng trên các đường dây loa phân tán. Nó cho phép sử dụng cáp dài và nhiều loa từ một kênh khuếch đại hệ thống phân tán duy nhất.

Các mức công suất biến áp bao gồm 120W, 60W và 30W cho đường dây phân tán 70V và 100V, cộng thêm 15W chỉ dành cho 70V.

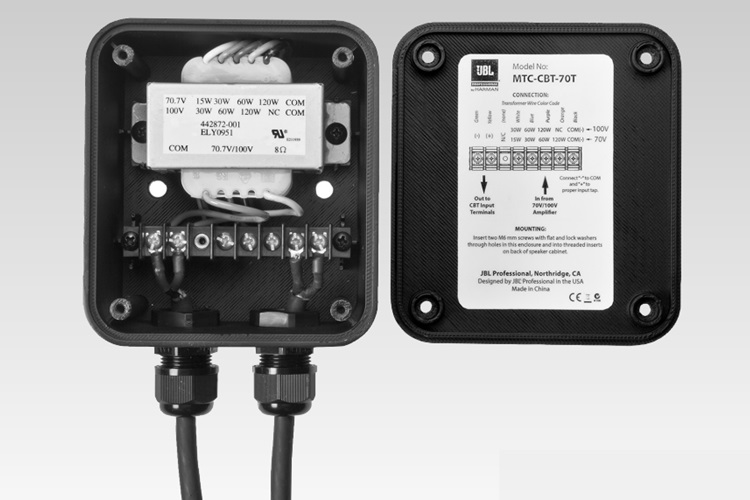

Module biến áp gắn ngoài JBL MTC-CBT-70T
Module biến áp gắn ngoài JBL MTC-CBT-70T

Kết nối được thực hiện thông qua cáp do khách hàng cung cấp đến các đầu nối vít bên trong vỏ hộp. Hai đai ốc bịt kín được cung cấp – một cho cáp từ bộ khuếch đại vào vỏ hộp và một cho cáp từ dải đầu nối bên trong đến đầu vào của loa. Các đai ốc bịt kín tạo thành lớp bịt kín chống nước khi được sử dụng với cáp bọc tròn có đường kính ngoài từ 4,0 mm (0,16 in) đến 9,0 mm (0,36 in).

Việc lựa chọn chế độ lấy mẫu được thực hiện thông qua kết nối đầu cuối của cáp từ bộ khuếch đại công suất đến các đầu cuối thích hợp trên dải đầu cuối bên trong.

Các lỗ lắp đặt được cung cấp, có thể lắp bằng hai vít 6 mm vào bất kỳ điểm chèn nào trong hai điểm chèn liền kề ở mặt sau của thùng loa CBT 70J-1 hoặc CBT 70JE-1.

Lưu ý rằng MTC-CBT-70T nhô ra 86 mm (3,4 in) từ mặt sau của thùng máy CBT.

Module biến áp gắn ngoài JBL MTC-CBT-70T

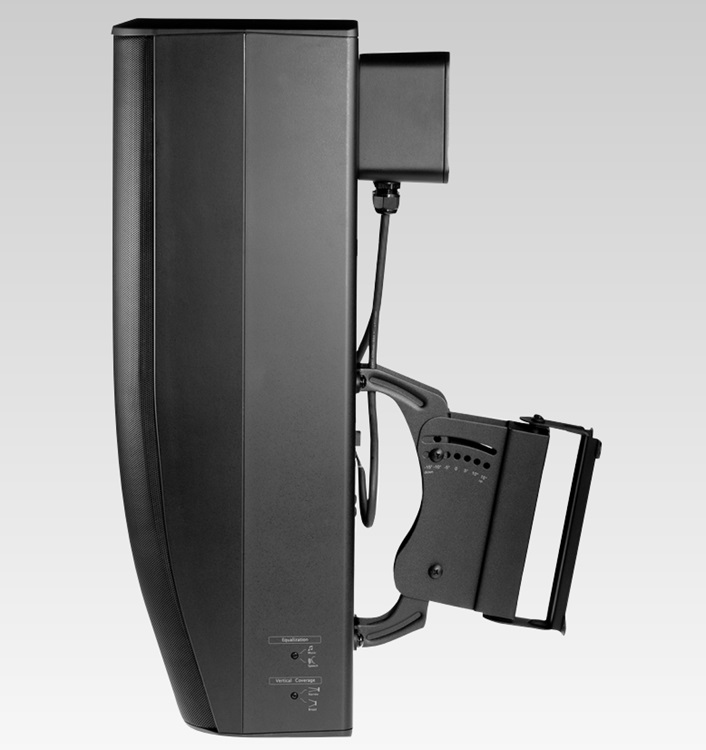

Hình ảnh cho thấy mô-đun MTC-CBT-70T được gắn vào các điểm chèn phía trên của loa CBT 70J-1

2. Các tính năng chính của mô-đun JBL MTC-CBT-70T

  • Điều chỉnh CBT 70J-1 (và 70JE-1) để sử dụng trên các dòng loa phân tán.
  • Công suất biến áp bao gồm 120W, 60W, 30W cho 70V hoặc 100V (cộng thêm 15W cho 70V).
  • Bu lông vào mặt sau của loa CBT 70J-1 hoặc 70JE-1.
  • Gland Nuts cung cấp con dấu kín nước.

3. Thông số kỹ thuật của module JBL MTC-CBT-70T

 Model  MTC-CBT-70T
 Các mức công suất biến áp  120W, 60W, 30W (và 15W chỉ dành cho hệ thống 70V)
 Kết nối  Trạm đấu nối thanh chắn tiêu chuẩn CE. Trạm đấu nối chấp nhận đầu cos hở (open-lug) kích thước lên đến 8 mm bên ngoài / 4 mm bên trong (mã #6 hoặc #8), cùng với dây trần có tiết diện lên đến 2.5 mm² (12 AWG).
 CÁC TRẠM ĐẤU NỐI  Trạm 1: Common (dây màu đen từ biến áp)
 Trạm 2: 120W @ 70V, Không kết nối - N/C @ 100V (dây màu cam từ biến áp)
 Trạm 3: 60W @ 70V, 120W @ 100V (dây màu tím từ biến áp)
 Trạm 4: 30W @ 70V, 60W @ 100V (dây màu xanh dương từ biến áp)
 Trạm 5: 15W @ 70V, 30W @ 100V (dây màu trắng từ biến áp)
 Trạm 6: Không kết nối - N/C (không có dây từ biến áp)
 Trạm 7: Cực dương đầu ra loa (+) (dây màu vàng từ biến áp)
 Trạm 8: Cực âm đầu ra loa (-) (dây màu xanh lá từ biến áp)
 Hao hụt chèn tối đa  Nhỏ hơn 1 dB ở bất kỳ nấc công suất nào
 Ốc siết cáp  Tổng cộng có hai chiếc. Một ốc siết cáp nằm cạnh các trạm chọn biến áp dành cho dây cáp từ amply dẫn đến, và một ốc siết cáp nằm cạnh các trạm thứ cấp của biến áp (dây màu xanh lá và màu vàng) dành cho dây đầu ra dẫn đến các trạm của loa.
 Khuyến nghị nên quay hướng các ốc siết cáp về phía đáy của hộp bảo vệ. Để đảm bảo độ kín nước, yêu cầu sử dụng cáp bọc vỏ tròn có đường kính ngoài từ 4.0 mm (0.16 in) đến 9.0 mm (0.36 in).
 Gắn vào thùng loa  Hai lỗ ở phía sau hộp bảo vệ cách nhau 70 mm (2.75 in). Chèn vít 6 mm đi kèm từ bên trong hộp bảo vệ MTC-CBT-70T, sử dụng 1 vòng đệm phẳng (vòng đệm phẳng) và 1 vòng đệm vênh (vòng đệm khóa), vào các điểm chèn M6 cạnh nhau ở phía sau thùng loa CBT70J-1 hoặc CBT70JE-1.
 Chất liệu hộp bảo vệ  Nhựa ABS gia cường sợi thủy tinh
 Khả năng chống chịu môi trường  Đạt tiêu chuẩn IP-55 theo tiêu chuẩn IEC529. Chống tia cực tím (UV), chống ẩm và chống phun sương muối.
 Tiêu chuẩn chứng nhận  Biến áp được đăng ký chứng nhận UL theo tiêu chuẩn UL1876, Biến áp cách ly tín hiệu và phản hồi dùng trong thiết bị điện tử.
 Kích thước (C x R x S)  157 x 114 x 86 mm, bao gồm cả các ốc siết cáp. 128 mm chỉ tính riêng chiều cao của hộp bảo vệ.
 Trọng lượng tịnh  1.13 kg
 Trọng lượng vận chuyển  1.36 kg
 Phụ kiện đi kèm  Hai bu-lông 6 mm (chiều dài 15mm x bước ren 1.0), các vòng đệm phẳng và vòng đệm vênh.
