Cáp tín hiệu Sommer SC-Semicolon 2 AES/EBU

Sommer SC-Semicolon 2 AES/EBU là dòng cáp tín hiệu kỹ thuật số chuyên dụng của Sommer Cable (Đức), được thiết kế đáp ứng tiêu chuẩn truyền tín hiệu AES/EBU 110 Ω và DMX512. Với cấu trúc chống nhiễu hiệu quả, kích thước nhỏ gọn cùng vật liệu chất lượng cao, sản phẩm phù hợp cho các hệ thống âm thanh chuyên nghiệp, điều khiển ánh sáng sân khấu, studio, broadcast và nhiều ứng dụng truyền tín hiệu số khác.

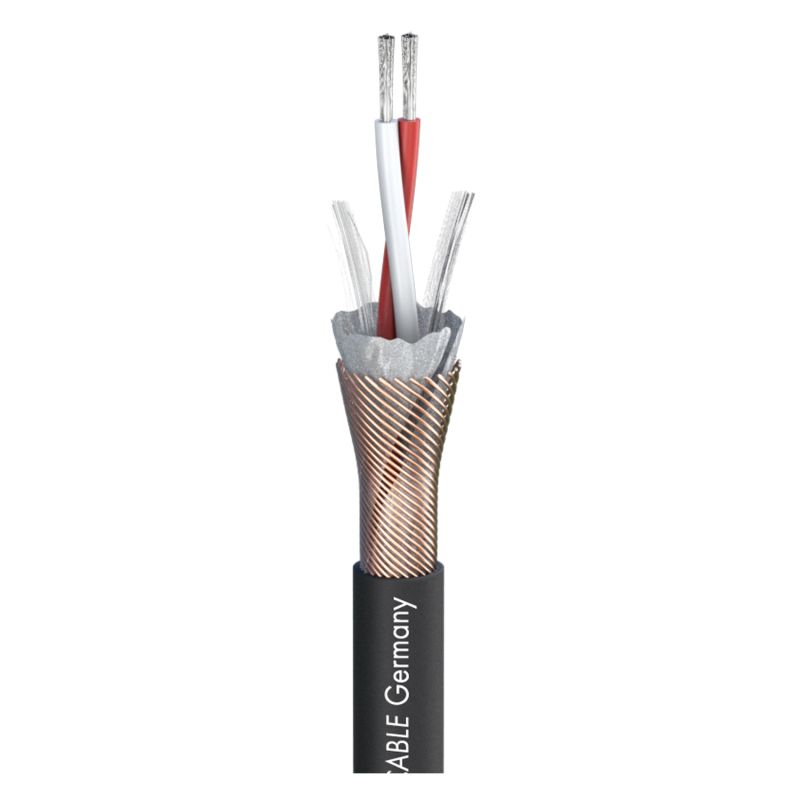

Cáp tín hiệu Sommer SC-Semicolon 2 AES/EBU

1. Tổng quan về cáp tín hiệu Sommer SC-Semicolon 2 AES/EBU

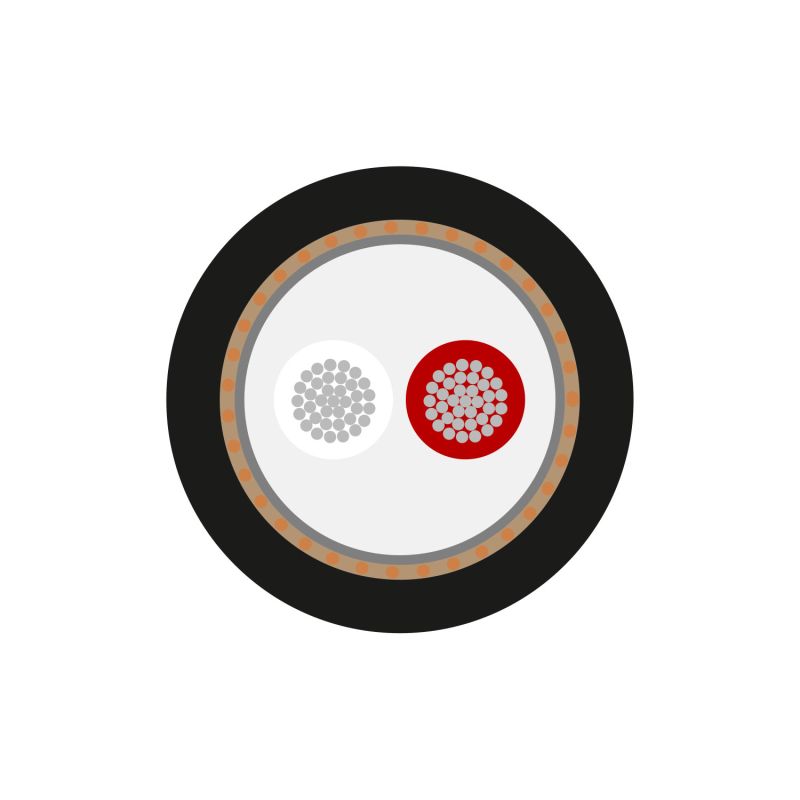

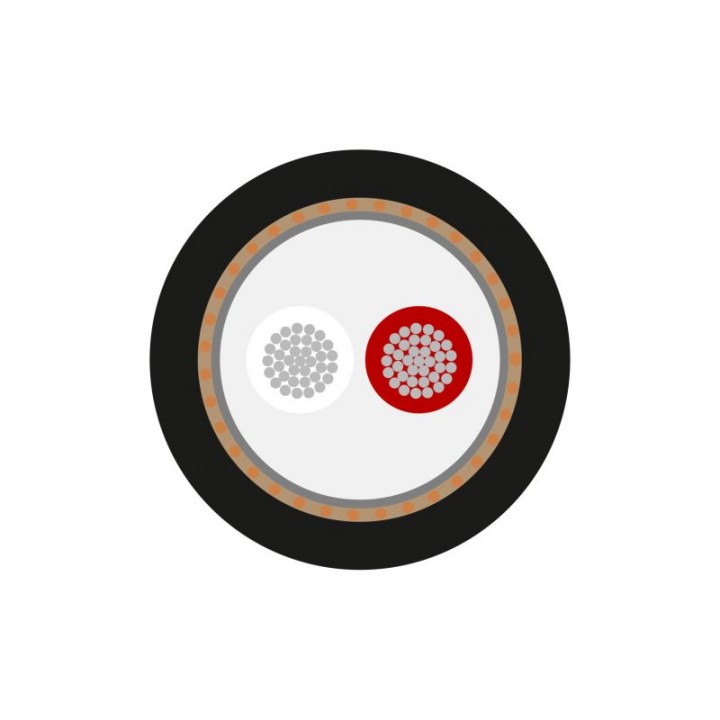

Cáp tín hiệu Sommer SC-Semicolon 2 AES/EBU sử dụng cấu trúc xoắn đôi đối xứng gồm 2 lõi dẫn đồng OFC có tiết diện 0,22 mm² (AWG24), đảm bảo khả năng truyền tín hiệu ổn định với suy hao thấp. Cáp có trở kháng danh định 110 Ω, đáp ứng tiêu chuẩn truyền tín hiệu AES/EBU, đồng thời tương thích với giao thức điều khiển ánh sáng DMX512.

Lớp cách điện Foam/Skin-PE giúp giảm điện dung giữa các lõi, góp phần duy trì tính toàn vẹn của tín hiệu ở tần số cao. Hệ thống chống nhiễu gồm lớp lá nhôm kết hợp lưới đồng bện mật độ cao giúp hạn chế ảnh hưởng của nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI). Với đường kính ngoài chỉ 5 mm cùng lớp vỏ PVC mềm, cáp dễ dàng thi công trong các không gian hẹp như tủ rack, patch panel hoặc hệ thống đi dây cố định.

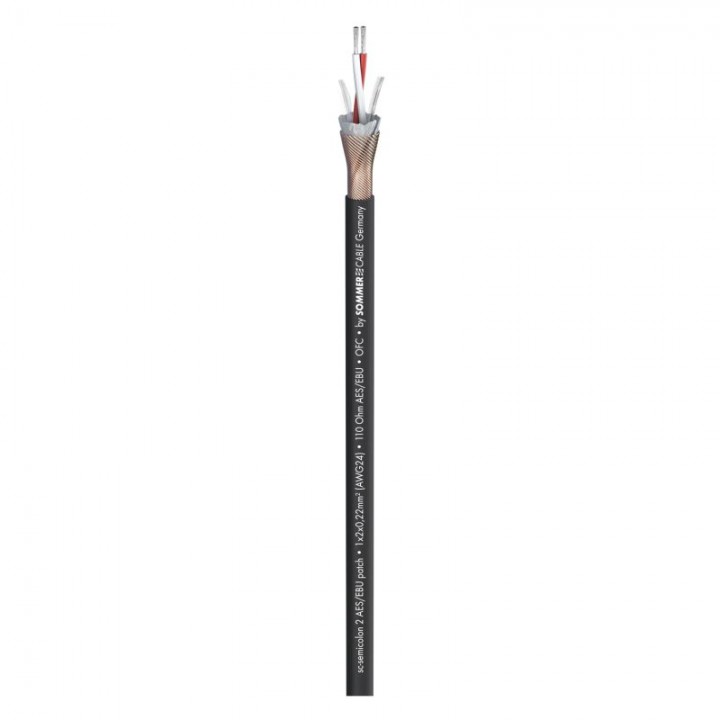

Loại cáp tín hiệu chất lượng cao phù hợp cho cả hệ thống lắp đặt cố định và đấu nối thiết bị

2. Đặc điểm nổi bật của cáp SC-Semicolon 2 AES/EBU

• Trở kháng tiêu chuẩn 110 Ω, phù hợp truyền tín hiệu AES/EBU và DMX512.
• Lõi dẫn bằng đồng OFC giúp giảm suy hao và nâng cao chất lượng truyền dẫn.
• Cấu trúc xoắn đôi đối xứng hạn chế nhiễu xuyên âm, đảm bảo tín hiệu ổn định.
• Lớp cách điện Foam/Skin-PE có điện dung thấp, tối ưu khả năng truyền tín hiệu số.
• Hệ thống chống nhiễu hai lớp gồm lá nhôm và lưới đồng bện, tăng hiệu quả chống EMI/RFI.
• Đường kính ngoài 5 mm, thuận tiện cho lắp đặt trong không gian hạn chế.
• Vỏ PVC mềm có độ bền cơ học tốt, dễ thi công và uốn lắp.
• Hoạt động ổn định trong dải nhiệt độ từ -25°C đến +70°C.
• Phù hợp cho cả hệ thống lắp đặt cố định và đấu nối thiết bị.

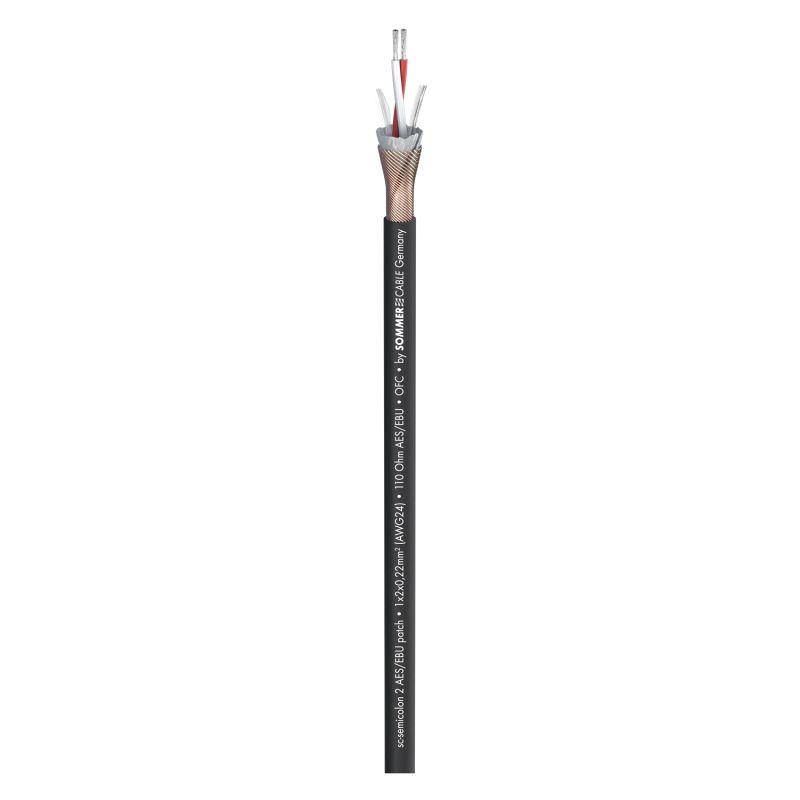

Lõi dẫn bằng đồng OFC giúp giảm suy hao và nâng cao chất lượng truyền dẫn

3. Ứng dụng của cáp tín hiệu Sommer SC-Semicolon 2 AES/EBU

• Công nghệ phòng thu và micro chuyên nghiệp
• Kết nối các thiết bị hiệu ứng và điều khiển yêu cầu tín hiệu phản hồi.
• Công nghệ công nghiệp và kỹ thuật y tế
• Công nghệ MIDI chuyên nghiệp, cáp truyền dẫn
• Kết nối cao cấp của các linh kiện âm thanh hi-fi
• Điều khiển hệ thống chiếu sáng, máy quét và màn hình hiển thị

4. Thông số kỹ thuật

• Tên: SC-Semicolon 2 AES/EBU
• Thuộc tính: Đồng không chứa oxy OFC
• Thông số kỹ thuật: Tín hiệu số 110 Ω AES / EBU
• Lĩnh vực ứng dụng: Studio / Phát sóng / Lắp đặt
• Ứng dụng: DMX
• Màu sắc: đen
• Truyền tín hiệu: đối xứng
• Cấu trúc: (2LI2Y0,22mm²)(ST)DY
• Chất liệu vỏ bọc: PVC
• Đường kính vỏ bọc: 5,00 mm
• Đường kính vỏ: 0,1969 cm
• Số kênh (AES/EBU, DMX): 1
• Dây dẫn bên trong: 2
• Dây dẫn bên trong (AES/EBU, DMX): 2
• Dây dẫn bên trong (AES/EBU, DMX): 0,22 mm²
• Dây dẫn bên trong (AES/EBU, DMX): 0,0003 inch vuông
• Đường kính dây dẫn bên trong (AES/EBU, DMX): 0,53 mm
• Đường kính dây dẫn bên trong (AES/EBU, DMX): 0,0209 inch
• AWG (AES/EBU, DMX): 24
• Lớp chắn: Ống xoắn ốc bằng đồng + lớp lót bằng nhôm
• Hệ số chắn sóng: 100%
• Dây đồng (AES/EBU, DMX): 28
• Đường kính dây đồng (AES/EBU, DMX): 0,10 mm
• Đường kính dây đồng (Ø) (AES/EBU, DMX): 0,0039 inch
• Vật liệu cách điện dây dẫn: Xốp PE
• Trọng lượng trên 1 m: 30 g
• Trọng lượng ở độ cao 1000 ft: 22,2062 lbs
• Lượng nhiệt cháy trên mỗi m²: 0,13 kWh
• Kiểu dáng: tròn
• Quy cách đóng gói: Cuộn 500 m, 100 m
• Phạm vi nhiệt độ: -25 °C đến 70 °C
• Chiều rộng: 5 mm
• Chiều cao: 5 mm
• Điện dung của tụ điện/cuộn dây trên 1 m (AES/EBU, DMX): 45 pF
• Dung lượng dây/dây ở khoảng cách 30cm (AES/EBU, DMX): 13.716 pF
• Điện dung dẫn/lớp chắn trên mỗi 1 m (AES/EBU, DMX): 95 pF
• Khả năng chịu tải của dây/màn chắn điện ở khoảng cách 30cm (AES/EBU, DMX): 28,956 pF
• Trở kháng: 110 Ω
• Điện trở cách điện trên mỗi 1 km: 1 GΩ
• Điện trở cách điện trên 1000 feet: 0,3048 GΩ
• Điện trở cách điện trên mỗi 1 km (AES/EBU, DMX): 1 GΩ
• Điện trở cách điện trên 1000 feet (AES/EBU, DMX): 0,3048 GΩ
• Điện trở dây dẫn trên 1 km: 96,8 Ω
• Điện trở của dây dẫn trên mỗi 1000 ft.: 29,5046 Ω
• BPVo-Euroclass: Fca

5. Mua cáp Sommer SC-Semicolon 2 AES/EBU chính hãng ở đâu?

Audio Hải Hưng là đơn vị phân phối các sản phẩm Sommer Cable chính hãng, cung cấp đầy đủ thông tin kỹ thuật, tư vấn giải pháp kết nối phù hợp và hỗ trợ khách hàng trong quá trình lựa chọn, triển khai hệ thống. Liên hệ cho chúng tôi qua Hotline: 0977 060 286 để được tư vấn và báo giá sản phẩm chính hãng.
