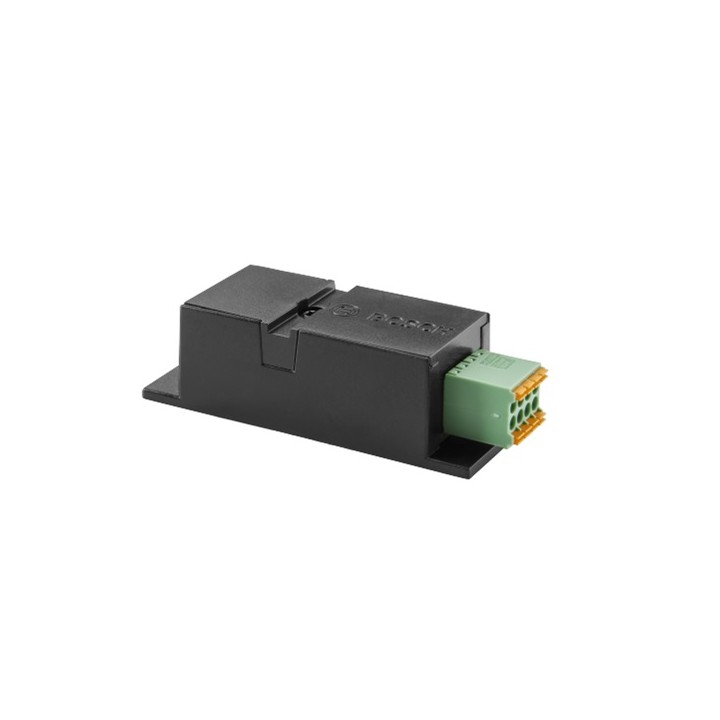

product image

DCNM-IDESKINT: Mô-đun giao tiếp On-air & điện thoại cho DCNM-IDESK

  • Tiếp điểm ngõ ra để điều khiển đèn báo On-air của phòng/buồng phát sóng
  • Tiếp điểm ngõ vào từ tín hiệu chuông của hệ thống điện thoại được kết nối
  • Tiếp điểm ngõ vào từ cảm biến mức CO₂
  • Cách ly điện giữa các tiếp điểm
Gọi ngay Nhận báo giá
Tính năng Thông số kĩ thuật

DCNM-IDESKINT là phụ kiện được kết nối với bàn phiên dịch DCNM-IDESK thuộc hệ thống Bosch DICENTIS. Phụ kiện này có 3 chức năng: điều khiển đèn báo On-air của phòng/buồng phát sóng ở bên ngoài phòng, hiển thị trên bàn phiên dịch khi điện thoại bên ngoài phòng đang đổ chuông, và hiển thị trên bàn phiên dịch khi cảm biến bên trong phòng phát hiện mức CO₂ quá cao.

Module DCNM-IDESKINT cung cấp khả năng cách ly điện giữa các giao diện bên ngoài và bàn phiên dịch DICENTIS. Thiết bị được kết nối với bàn phiên dịch thông qua cáp USB 2.0 Type-A (không bao gồm trong bộ sản phẩm).

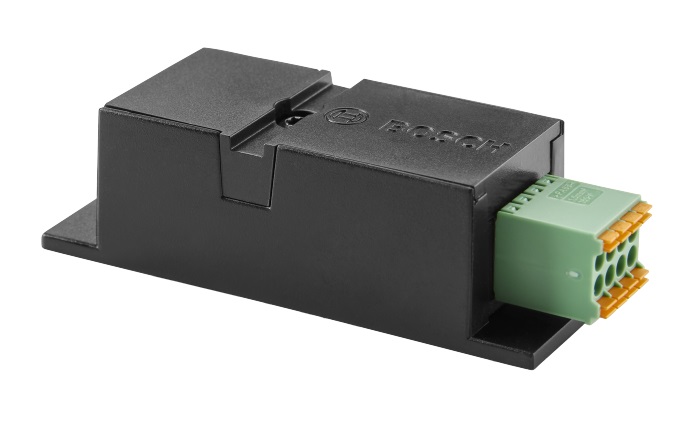

DCNM-IDESKINT: Mô-đun giao tiếp On-air & điện thoại cho DCNM-IDESK

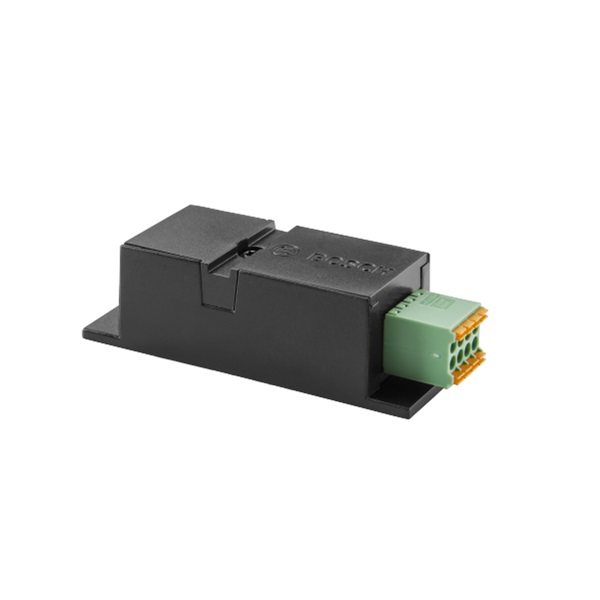

DCNM-IDESKINT: Mô-đun giao tiếp On-air & điện thoại cho DCNM-IDESK

1. Đặc điểm và tính năng chính của mô-đun DCNM-IDESKINT

  • Tiếp điểm ngõ ra để điều khiển đèn báo On-air của phòng/buồng phát sóng
  • Tiếp điểm ngõ vào từ tín hiệu chuông của hệ thống điện thoại được kết nối
  • Tiếp điểm ngõ vào từ cảm biến mức CO₂
  • Cách ly điện giữa các tiếp điểm

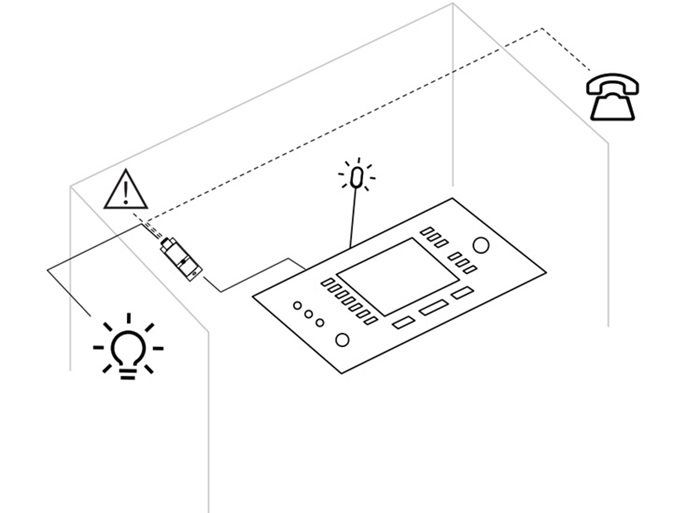

Tổng quan hệ thống
Tổng quan hệ thống

2. Thông tin kết nối cho DCNM-IDESKINT

USB-B sang USB-A

  • Giao diện được kết nối với cổng USB-A của một trong các thiết bị DCNM-IDESK bên trong buồng phiên dịch.
  • Chiều dài tối đa của cáp USB là 5 m.

Lưu ý: Cáp USB phải mua riêng.

Đầu nối Phoenix 8 chân

Đầu nối Phoenix 8 chân giao tiếp với hệ thống điện thoại bên ngoài và đèn báo On-air của buồng phát. Ngõ vào của đầu nối được sử dụng cho hệ thống điện thoại bên ngoài. Ngõ ra được sử dụng cho đèn báo On-air bên ngoài buồng. Xem hình và bảng bên dưới để tham khảo.

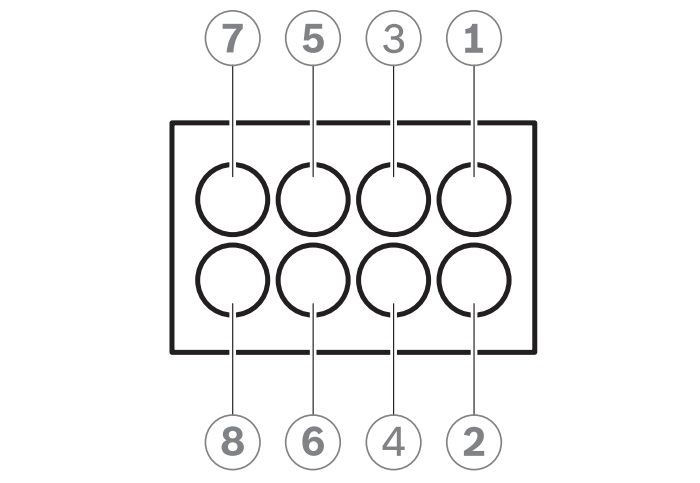

Đầu nối Phoenix 8 chân

Đầu nối Phoenix 8 chân

Bảng chú thích các chân đấu nối trên phụ kiện DCNM-IDESKINT:

Chân Chức năng Thông số kỹ thuật Mô tả
1 Điều khiển bật/tắt đèn báo On-air của phòng 50 V / 1 A, tiếp điểm không tiềm điện (potential-free)
Cách ly điện		 NGÕ RA
2 NGÕ RA
3 — — —
4 — — —
5 Ngõ vào cho tín hiệu chuông của hệ thống điện thoại bên ngoài Không hoạt động: < 1 VDC
Hoạt động: > 3 VDC
Tối đa: 24 VDC
Cách ly điện		 NGÕ VÀO âm  (-)
Không hoạt động: < 1 VDC
Hoạt động: > 3 VDC
Tối đa: 24 VDC
Cách ly điện
6 NGÕ  VÀO dương (+)
7 Ngõ vào cho tín hiệu cảnh báo của hệ thống bên ngoài Không hoạt động: < 1 VDC
Hoạt động: > 3 VDC
Tối đa: 24 VDC
Cách ly điện		 NGÕ VÀO âm (–)
8 Không hoạt động: < 1 VDC
Hoạt động: > 3 VDC
Tối đa: 24 VDC
Cách ly điện		 NGÕ VÀO dương (+)

Lưu ý: Đầu cắm cái sử dụng với đầu nối 8 chân được cung cấp ở trạng thái lắp sẵn với sản phẩm. Bạn chỉ cần đấu dây và đẩy vào để khóa cố định, thao tác rất đơn giản.

3. Thông số kỹ thuật của module Bosch DCNM-IDESKINT

 Hệ thống hội nghị DICENTIS  Giấy phép DCNM-LIPM
 Thông số điện
 Ngõ ra
 Điện áp cấp  50 VDC
 Dòng chuyển mạch tối đa  1:00 SA
 Ngõ vào
 Không hoạt động  < 1 VDC
 Hoạt động  > 3 VDC
 Tối đa  24 VDC
 Thông số cơ khí
 Phương thức lắp đặt  Sử dụng 2 vít 2.5 mm hoặc dây rút cáp
 Kích thước (C × R × S)  23.2 × 77.3 × 30.1 mm (0.91 × 3.04 × 1.18 in.)
 Trọng lượng  0.04 kg (0.08 lb)
 Màu sắc  Đen tuyền (RAL 9005)
 Thông số môi trường
 Nhiệt độ hoạt động  0°C đến +45°C (32°F đến +113°F)
 Nhiệt độ lưu trữ & vận chuyển  -20°C đến +70°C (-4°F đến +158°F)
 Độ ẩm tương đối  < 95%, > 5%, không ngưng tụ

Audio Hải Hưng phân phối chính hãng hệ thống âm thanh hội thảo Bosch DICENTIS với đầy đủ các thiết bị, phụ kiện chất lượng cao, giá thành tốt nhất thị trường, trong đó có phụ kiện DCNM-IDESKINT - Mô-đun giao tiếp On-air & điện thoại cho bàn phiên dịch DCNM-IDESK.

Quý khách quan tâm bất kỳ sản phẩm nào, vui lòng liên hệ cho chúng tôi để được tư vấn, báo giá chi tiết – Hotline: 0977060286.
