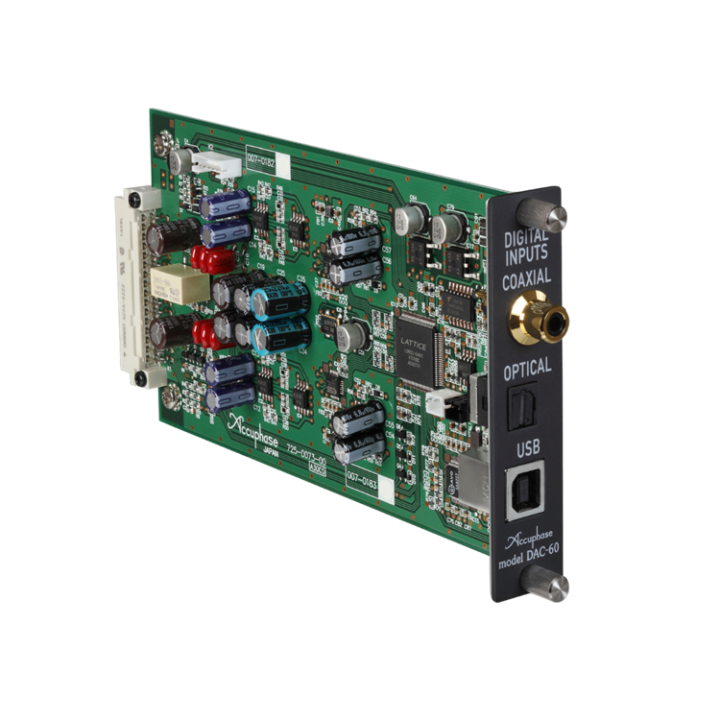

Bo mạch đầu vào kỹ thuật số Accuphase DAC-60

DAC-60 là một bo mạch đầu vào kỹ thuật số có thể đưa tín hiệu kỹ thuật số trực tiếp vào các ampli khi được lắp đặt trong các pre-ampli và ampli tích hợp của Accuphase. Bo mạch cung cấp ba loại đầu vào (USB, OPTICAL, COAXIAL) để kết nối với nhiều thiết bị kỹ thuật số khác nhau.

Bộ chuyển đổi D/A sử dụng nguyên lý chuyển đổi “2MDS+ (Multiple Delta Sigma)” với chip ES9016K2M (ESS Technologies) được lắp đặt song song để chuyển đổi tín hiệu analog, giữ được độ trung thực tuyệt vời so với âm thanh nguồn gốc. Được tạo ra từ các công nghệ âm thanh tiên tiến, DAC-60 là một bo mạch tùy chọn mang đến hiệu suất chất lượng cao thuộc top đầu thị trường.

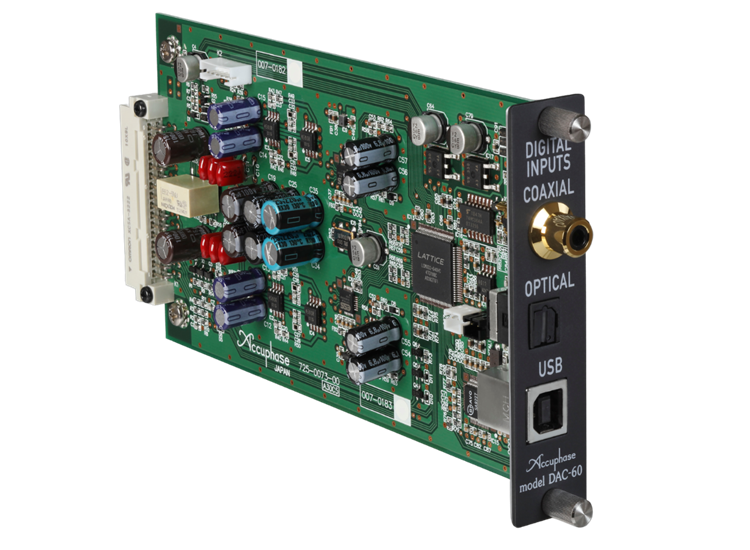

Bo mạch đầu vào kỹ thuật số Accuphase DAC-60

1. Chức năng của bo mạch Accuphase DAC-60

• Tự động chuyển đổi đầu vào cáp đồng trục / cáp quang / đầu vào USB
• Tự động nhận dạng số lượng tần số lấy mẫu /bit /MHz khử nhiễu

2. Thông số kỹ thuật

USB:

• Tuân thủ chuẩn USB 2.0 tốc độ cao (480Mbps)
• Tần số lấy mẫu DSD: 2.8224MHz, 5.6448MHz, 11.2896MHz (1 bit). Tần số 11.2896MHz chỉ dành cho ASIO.
• Tần số lấy mẫu PCM: 32kHz～384kHz, 32 bit.
• Cáp phù hợp: Cáp USB 2.0 với đầu nối Type B (tối đa 2 m)

QUANG HỌC (OPTICAL):

• Tuân thủ tiêu chuẩn JEITA CP-1212.
• Tần số lấy mẫu 32kHz～96kHz/24 bit.
• Cáp phù hợp: Cáp quang tiêu chuẩn JEITA

COAXIAL:

• Tuân thủ tiêu chuẩn IEC 60958/AES-3.
• Tần số lấy mẫu 32kHz～192kHz/ 24 bit.
• Cáp phù hợp: Cáp kỹ thuật số đồng trục 75 ohm.

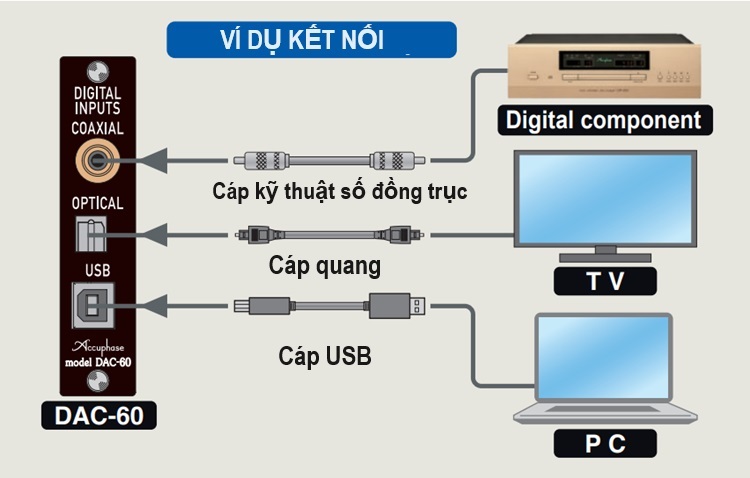

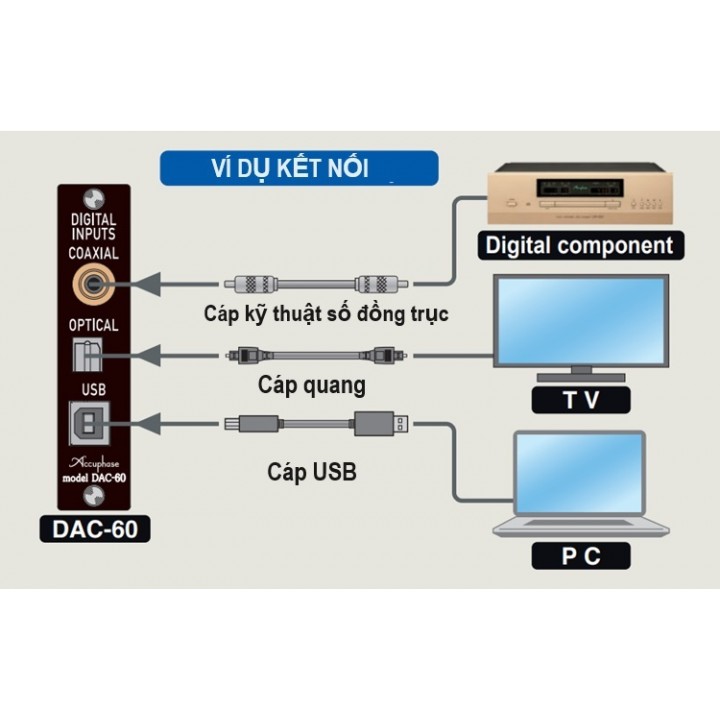

Sơ đồ ví dụ kết nối bo mạch DAC-60

Về hiển thị tần số lấy mẫu:

Khi DAC-60 được lắp đặt trong C-2120, E-600, E-470, E-370 hoặc E-270, tần số lấy mẫu lên đến 192 kHz được hiển thị nguyên trạng.

Các tín hiệu có tần số lấy mẫu sau đây được xử lý mà không gặp vấn đề gì, nhưng chỉ báo luôn là "192.0 kHz":

• DSD 2.8224 MHz, 5.6448 MHz, 11.2896 MHz
• PCM 352.8 kHz – 384 kHz

* Việc phát lại dữ liệu nhạc từ USB phụ thuộc vào hệ điều hành trên máy tính và phần mềm phát nhạc. Vui lòng tham khảo hướng dẫn sử dụng máy tính để biết cách thiết lập và kết nối USB với máy tính.

Phụ kiện kèm theo: Đĩa CD-ROM tiện ích USB.

Lưu ý: Nếu có nhiều tín hiệu đầu vào được cung cấp cùng lúc, thiết bị sẽ tự động khóa vào một tín hiệu khi chọn "TÙY CHỌN 1", sử dụng trình tự ưu tiên sau: ĐỒNG TRỤC → QUANG HỌC → USB* Để loại trừ một tín hiệu khỏi quá trình chọn, hãy ngắt kết nối cáp hoặc tắt nguồn thiết bị tương ứng.

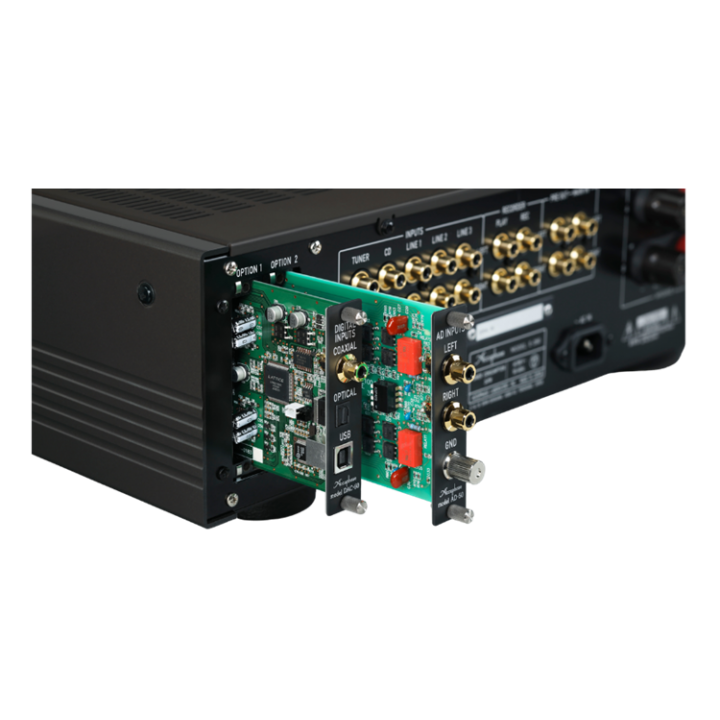

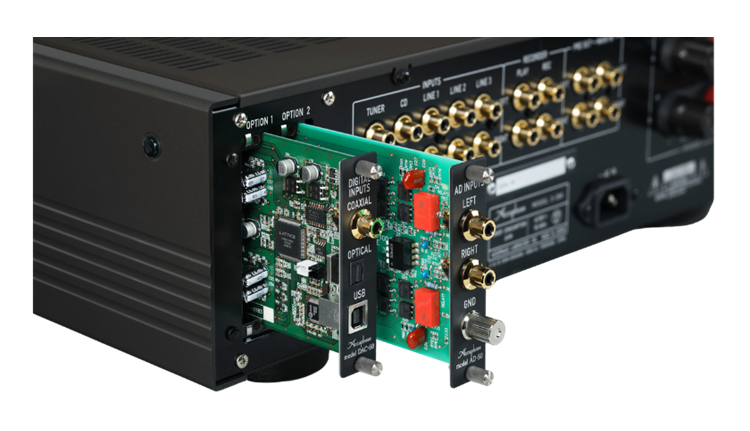

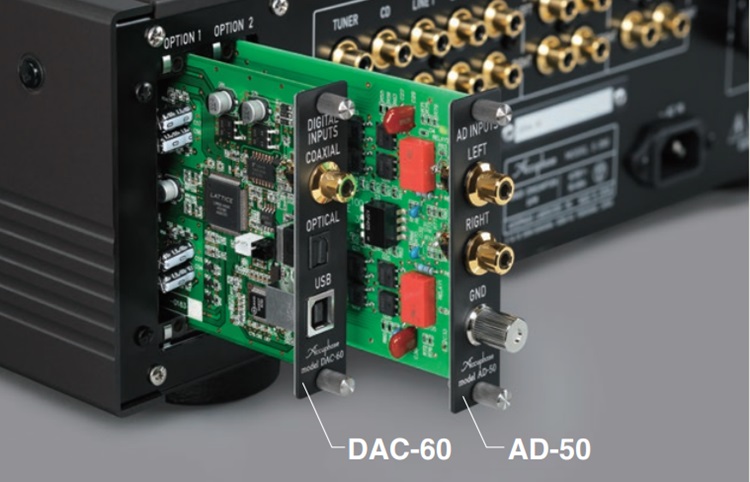

DAC-60 đưa tín hiệu kỹ thuật số trực tiếp vào các ampli khi được lắp đặt trong các pre-ampli và ampli tích hợp của Accuphase

3. Các mẫu ampli và pre-ampli tương thích với bo mạch DAC-60

Bao gồm:

• C-2150, C-2120(*3), C-2110(*1), C-2000(*1), C-245(*1,*2), CX-260(*1,*2),
• E-800, E-650, E-600(*3), E-560(*1), E-550(*1), E-530(*1),
• E-480, E-470(*3), E-460(*1), E-450(*1), E-408(*1),
• E-380, E-370(*3), E-360(*1), E-350(*1), E-308(*1,*2), E-307(*1,*2),
• E-280, E-270(*3), E-260(*1), E-250(*1), E-213(*1)

Chú thích:

• (*1): Những model này việc chọn tín hiệu đầu vào DAC không thể thực hiện từ bảng điều khiển phía trước. Nếu nguồn điện bị tắt hoặc cáp bị ngắt kết nối ở một mẫu máy không phát nhạc được, DAC-60 sẽ tự động chọn tín hiệu đầu vào.
• (*2): Những mẫu này không thể lắp đặt hai bo mạch đầu vào kỹ thuật số DAC.
• (*3): Những mẫu này quá trình phát lại sẽ sử dụng các tần số lấy mẫu sau khi tín hiệu được đưa vào, nhưng màn hình sẽ hiển thị 192,0 kHz.
