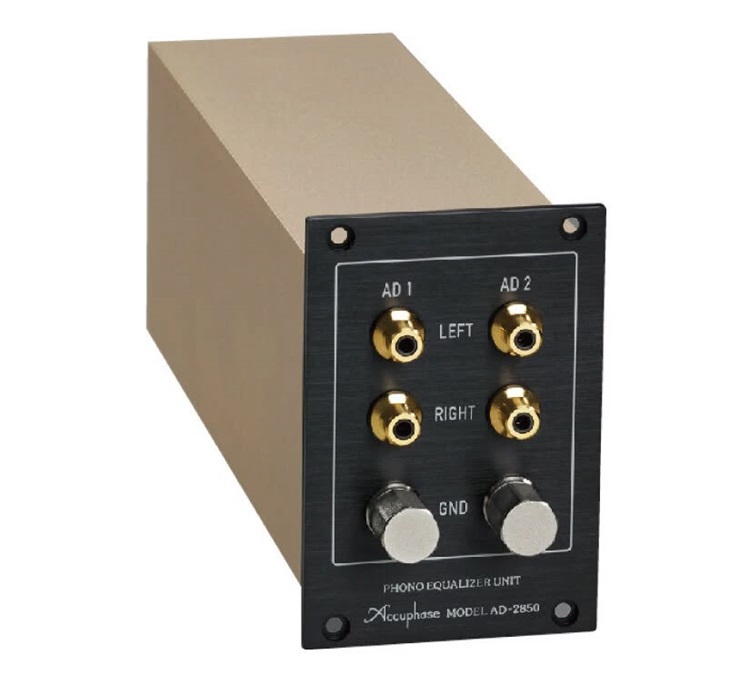

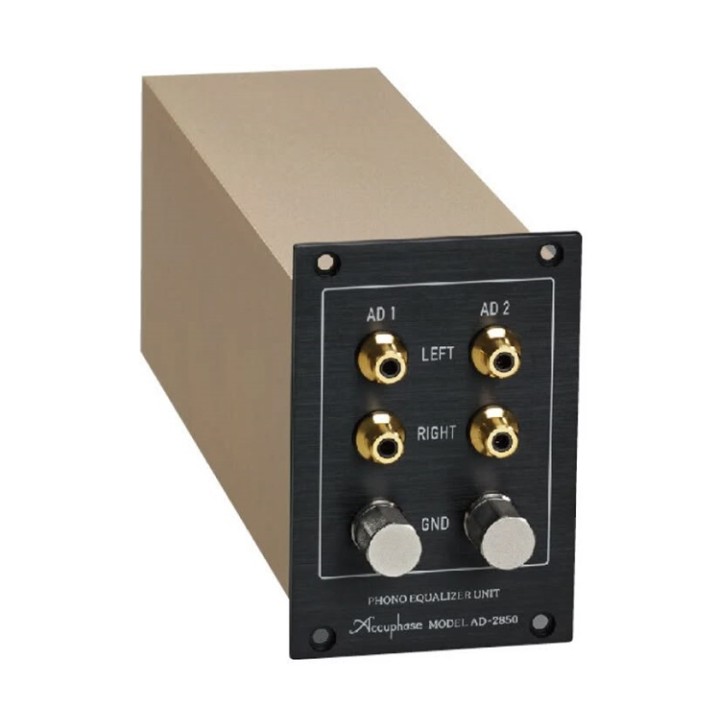

Bộ cân bằng tín hiệu âm thanh phono Accuphase AD-2850

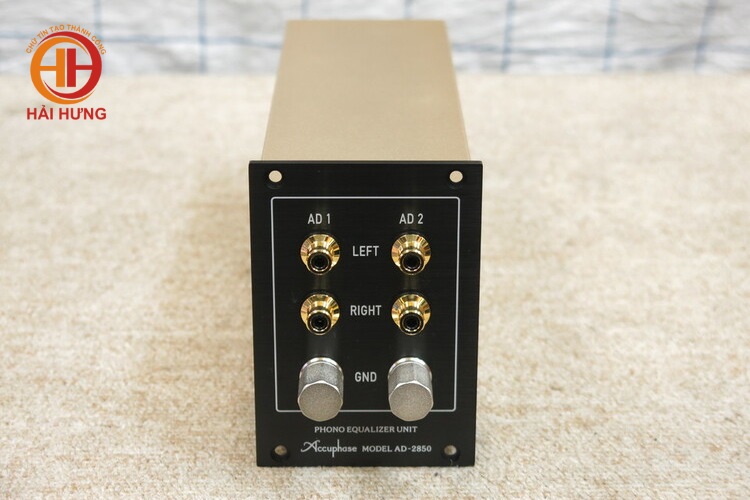

Accuphase AD-2850 là bộ cân bằng tín hiệu phono chuyên dụng. Việc lắp đặt AD-2850 vào khe cắm ở mặt sau cho phép tái tạo âm thanh từ các bản ghi analog với chất lượng cao. AD-2850 có mạch đầu vào riêng biệt cho kim MC và MM để đảm bảo sự phối hợp tối ưu và đạt được tỷ lệ tín hiệu/nhiễu (S/N) vượt trội. Thiết bị được trang bị 2 bộ giắc cắm đầu vào cho máy phát analog, AD1 và AD2, và người dùng có thể chuyển đổi giữa chúng bằng bộ chọn INPUT của bộ tiền khuếch đại.

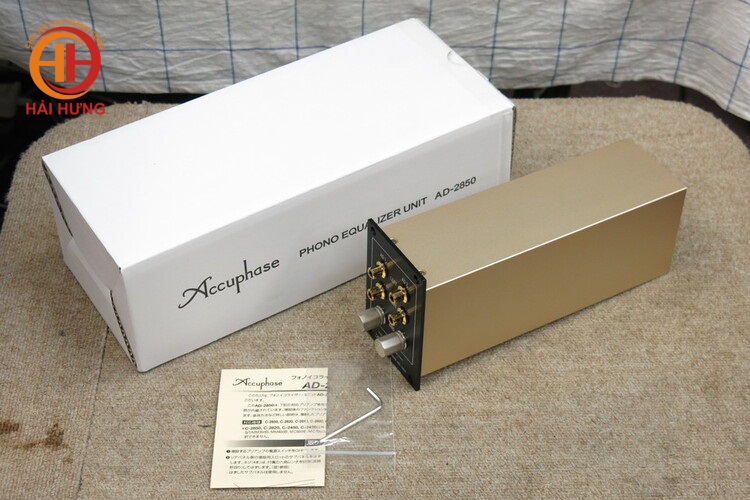

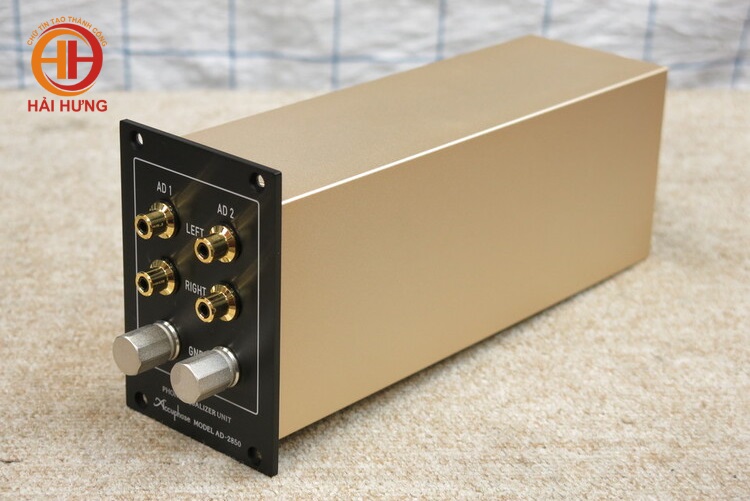

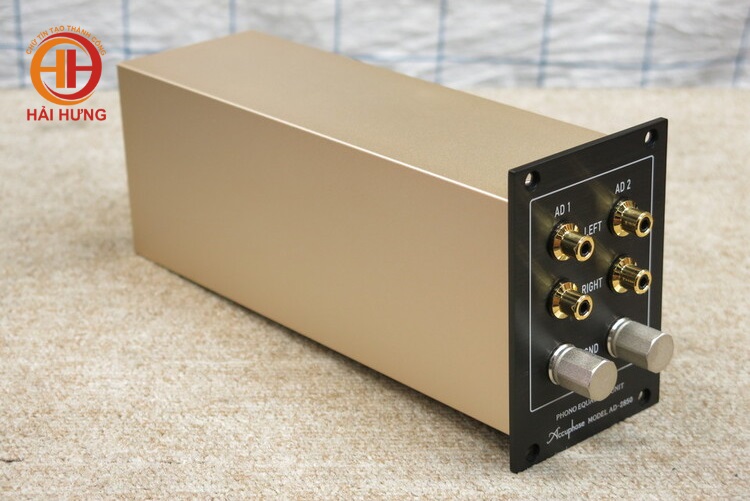

Bộ cân bằng tín hiệu âm thanh phono chuyên dụng Accuphase AD-2850

1. Đặc trưng của bộ cân bằng tín hiệu âm thanh phono AD-2850

• Mạch khuếch đại vi sai sử dụng transistor lưỡng cực có độ nhiễu cực thấp dành cho kim đọc MC.
• Mạch khuếch đại vi sai sử dụng transistor FET có độ nhiễu cực thấp dành cho kim đọc đĩa MM.
• Mạch cân bằng RIAA vi sai được thiết kế để cung cấp đặc tính cân bằng RIAA siêu chính xác.
• Người dùng có thể chọn cài đặt tải MC từ 4 giá trị “10Ω/30Ω/100Ω/300Ω”. Trở kháng đầu vào cho cả hai cài đặt MM đều là 47kΩ.
• Cho phép lưu trữ riêng biệt các thiết lập MC Load và/hoặc AD GAIN cho mỗi đầu vào AD đã cài đặt (AD1 và/hoặc AD2), giúp chuyển đổi mượt mà giữa 2 loại đầu phát analog hoặc cần tay cần kim.
• Các mạch in được làm từ nhựa fluorocarbon sợi thủy tinh.

2. Thông số kỹ thuật được đảm bảo

[Thông số kỹ thuật được đảm bảo được đo theo tiêu chuẩn EIA RS-490] (Thông số kỹ thuật được lắp đặt trong Pre-amplifier Accuphase C-2850)

Đáp ứng tần số:

• MM/40dB, MC: 20～20,000Hz ±0.2dB
• MM/30dB: 20～20,000Hz ±0.3dB

Điện áp đầu vào tối đa của AD (1kHz, THD 0,005%):

• Đầu vào MM/30dB: 310mV
• Đầu vào MM/40dB: 96,5mV
• Đầu vào MC/60dB: 9.5mV
• Đầu vào MC/70dB: 3.2mV

Tăng âm -Gain (Bộ chọn tăng âm lượng được đặt ở vị trí 18 dB, có các mức cài đặt 12/18/24 dB):

• ĐẦU VÀO AD[MM:30/40dB] → ĐẦU RA BALANCED/LINE: 48/58dB
• AD[MM:30/40dB]INPUT → REC OUTPUT ：30/40dB
• ĐẦU VÀO AD[MC:60/70dB] → ĐẦU RA BALANCED/LINE: 78/88dB
• AD[MC:60/70dB]INPUT → REC OUTPUT ：60/70dB

Độ nhạy đầu vào và trở kháng:

Tỷ lệ tín hiệu trên nhiễu:

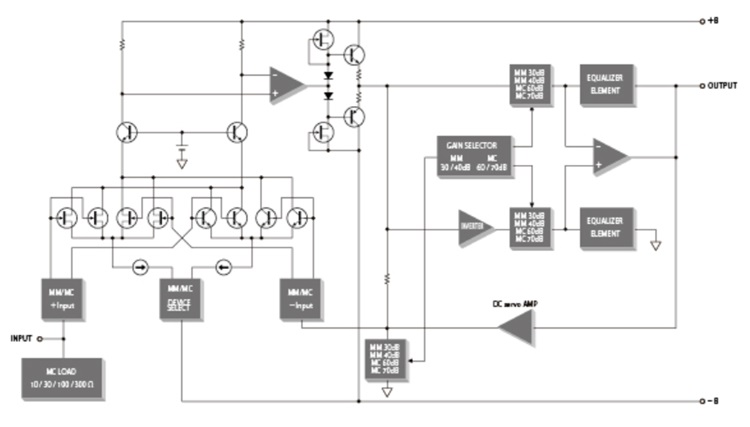

3. Sơ đồ mạch AD-2850 (một kênh)

Sơ đồ mạch AD-2850 (một kênh)

Một đặc điểm nổi bật của bo phono rời Accuphase AD-2850 là việc sử dụng cấu hình cân bằng cho mạch điện bên trong. Các tầng đầu vào riêng biệt được tối ưu hóa cho kim MC và MM giúp phát huy tối đa hiệu suất của từng loại kim.

Khi sử dụng đầu vào MM, trở kháng đầu ra cao được điều chỉnh bằng cấu hình FET nhiễu thấp. Ngược lại, đầu vào MC cần xử lý các tín hiệu mức rất thấp với trở kháng đầu vào thấp. Điều này được thực hiện bằng cách sử dụng mạch đầu vào vi sai với các transistor lưỡng cực nhiễu thấp cùng với vòng NFB trở kháng thấp, giúp phát lại âm thanh với độ nhiễu tối thiểu.

Ngoài ra, mạch cân bằng RIAA vi sai tích hợp sử dụng các linh kiện có độ chính xác cao cho cả phía phản hồi và phía nối đất được thiết kế để cung cấp đặc tính cân bằng RIAA siêu chính xác.

Trở kháng đầu vào MC có thể được chuyển đổi thành 10, 30, 100 hoặc 300 ohms, trong khi trở kháng đầu vào MM được cố định ở mức 47 k ohms. Thêm vào đó, độ khuếch đại có thể được đặt thành 60 hoặc 70 dB cho MC và 30 hoặc 40 dB cho MM.

Tất cả các chức năng này được điều khiển bằng các công tắc trên bảng điều khiển phía trước của bộ tiền khuếch đại. Do đó, sự tiện lợi khi sử dụng hoàn toàn giống như khi sử dụng bộ tiền khuếch đại có tích hợp bộ cân bằng phono.

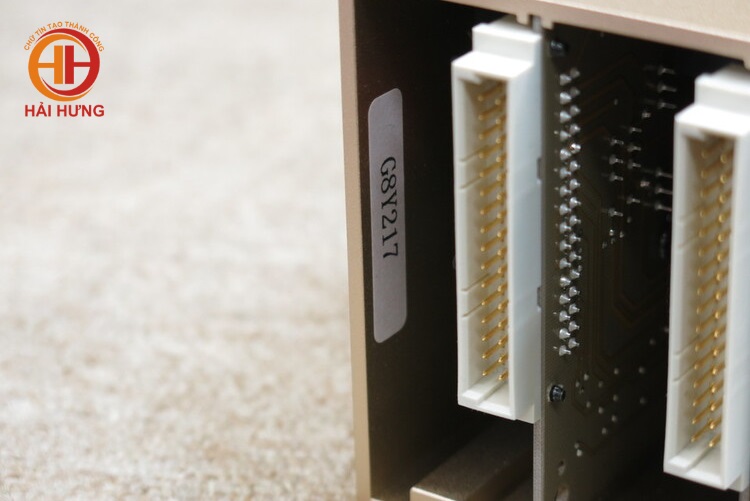

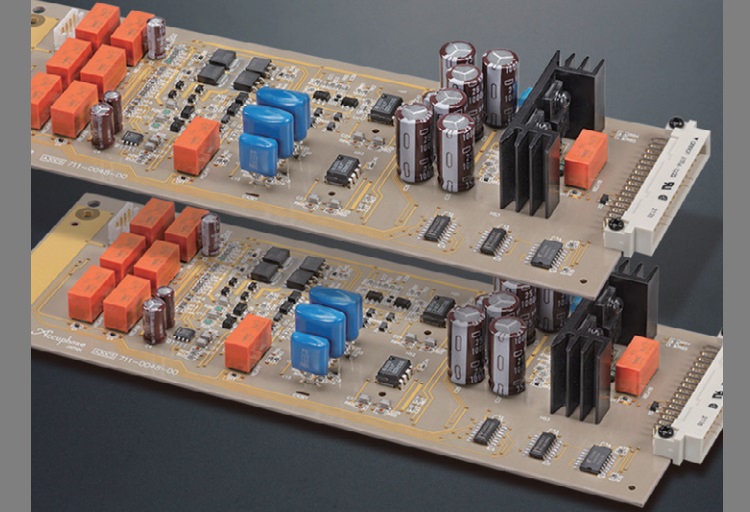

Các mạch in được sử dụng trong AD-2850

4. Khả năng tương thích của thiết bị Accuphase AD-2850

AD-2850 tương thích với các bộ tiền khuếch đại khác như: C-2820/C-2420,... Theo đó, bộ chuyển đổi AD-2850 có thể được sử dụng trong các mẫu C-2820/C-2810/C-2800/C-2420/C-2410/C-2400/C-290V/C-290. Tuy nhiên, vị trí 300 ohm cho trở kháng MC chỉ có thể được sử dụng trong các mẫu C-2850/C-2820/C-2420, vì các mẫu khác không có vị trí chọn tương ứng trên bảng điều khiển phía trước. Ngoài ra, độ khuếch đại thực tế sẽ khác với chỉ báo của núm chọn độ khuếch đại AD như sau: MC: 60dB, 70dB, MM: 30dB, 40dB.

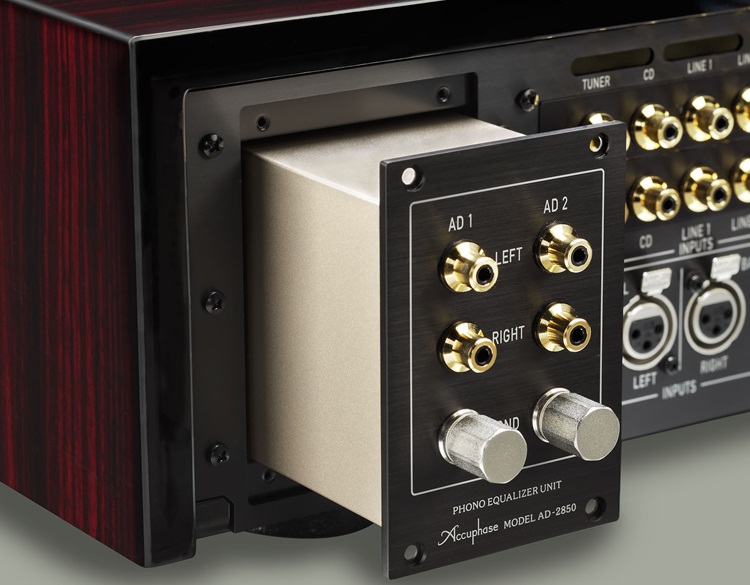

AD-2850 được cắm vào khe cắm ở mặt sau của bộ tiền khuếch đại C-2850
